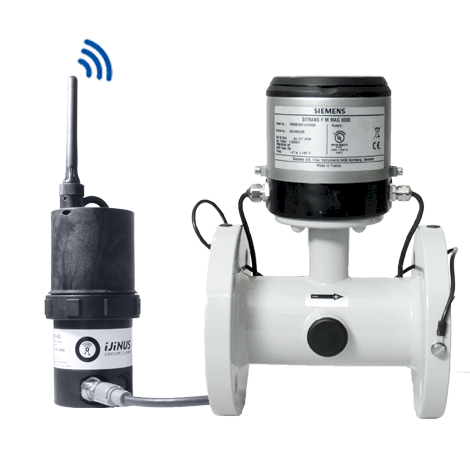

Enregistreurs de la gamme LOG V4 - IjinusSuivi de pluviométrie à distanceConnexion à un débitmètre en Modbus

Gamme d’enregistreurs LOG V4 – Autonomes & Communicants

  • Enregistreurs multi applications
  • Paramétrage sans fil par radio sur site (protocole Wiji)
  • Configuration à distance
  • Communication multimodale : locale en radio + 1x carte de communication en option 2G / 4G (LTE-M ou NB-IoT)
  • Sécurité renforcée : Chiffrage des données FTPs (TLS)
  • Mémoire : 500 000 mesures
  • Autonomie augmentée, Étanchéité IP68 (1 Bar/30 jours)
  • Attention nouveaux format MICRO-SIM
  • Version d’Avelour 6.9.4 minimum indispensable avec la nouvelle gamme V4

LOGGERS V4 nouvelle génération pour la surveillance des réseaux d’eau. Enregistreurs multi applications, customisables selon vos besoins

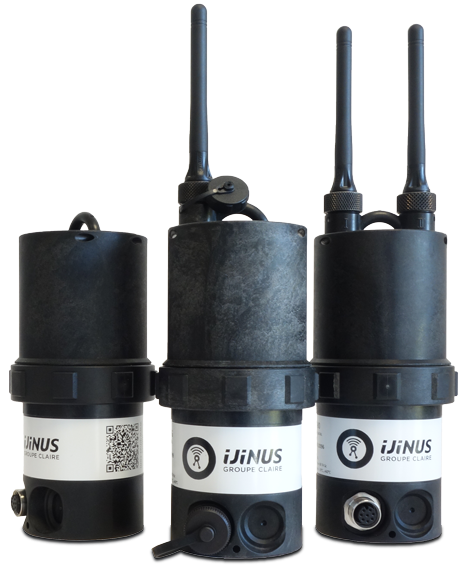

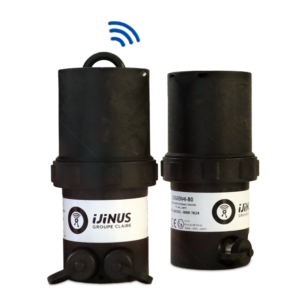

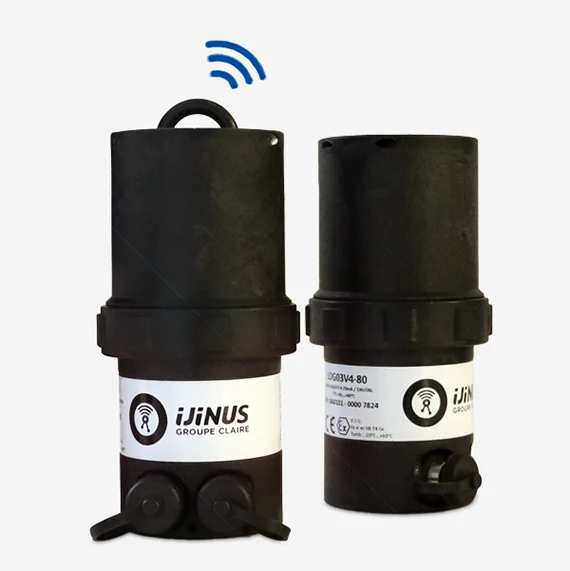

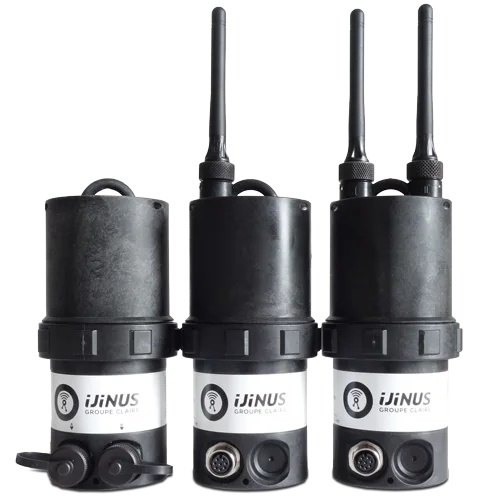

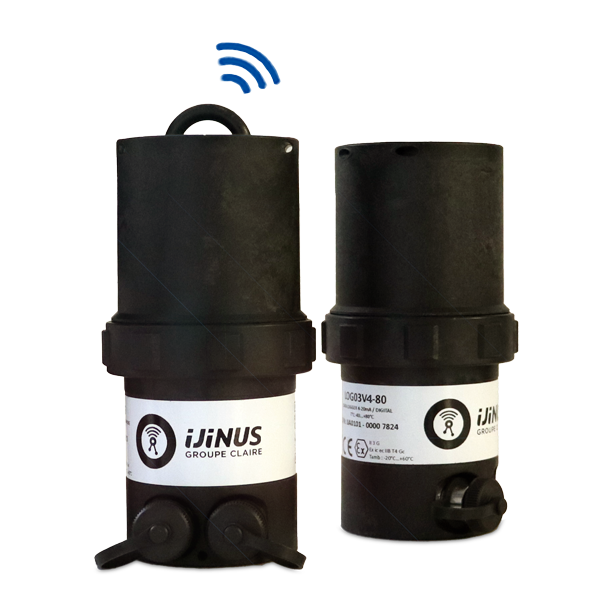

Gamme d’enregistreurs LOG V4

Ijinus vous présente sa nouvelle gamme d’enregistreurs qui s’adaptera à toutes vos applications. Ils sont robustes, facile à installer et offrent des options de communication de données. Les capteurs connectés s’alimentent par la pile interne de l’enregistreur, et pour les plus énergivores par un pack batterie rechargeable ou longue durée. Cette toute nouvelle gamme d’enregistreurs comprend 5 modèles avec chacun ses spécialités:



Enregistreur autonome multi applications communicant HF/4G Ijinus LOG V4

LOG03V4
4-20mA – DIGITAL

blank Hauteur débit par sonde pression
blank Déversoir d’orage
blank Ressource souterraine en eau
blank Postes de relèvement

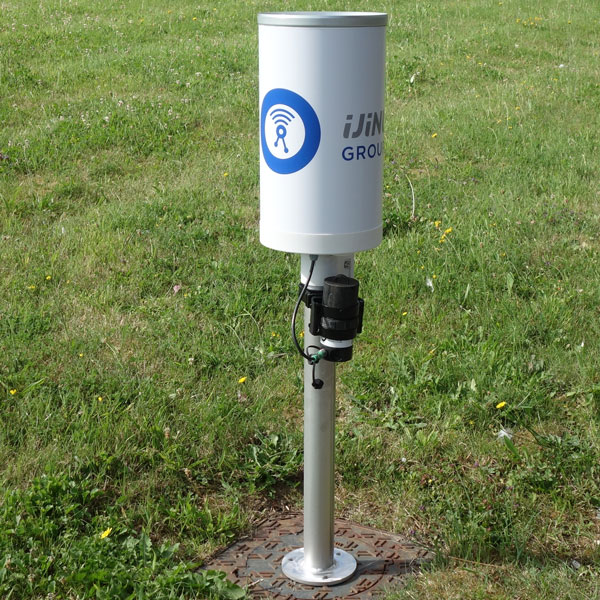

blank Pluie
blank Point d’accès Hf/GPRS

blank Pression sur conduite eau potable
blank Débitmètre électromagnétique en 4-20mA
blank Comptage rapide débitmètre (pulses)

LOG04V4
Modbus RS485 – DIGITAL

blank Débit Hauteur Vitesse
blank Déversoir d’orage
blank Point d’accès Hf / Modbus / GPRS
blank Postes de relèvement
blank Physico-chimique
blank Pluie

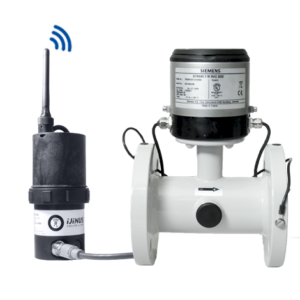

blank Débitmètre électromagnétique en Modbus
blank Comptage rapide débitmètre (pulses)

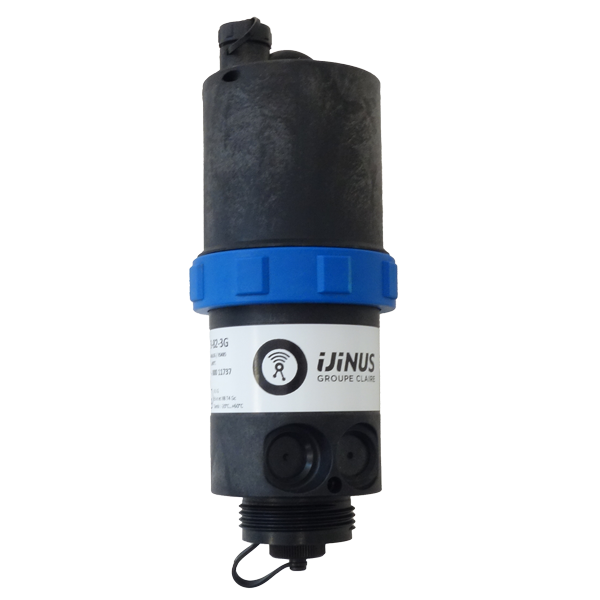

LOG09V4

4-20mA – Modbus RS485

blank Débit par Hauteur Vitesse
blank Capteurs physico-chimique
blank Hauteur et Débit par sonde pression
blank Déversoir d’orage
blank Postes de relèvement
blank Ressource souterraine en eau

blank Pluviométrie

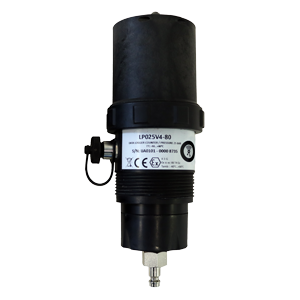

BLUE-LP

Capteur pression 0-25 bars intégré / Modbus / Comptage

blank Contôle de pression poteau incendie
blank Contôle de pression conduite AEP
blank Sectorisation
blank Entrée/Sortie RS485 Modbus
blank 2 Entrées comptage, 4-20mA
blank 1 sortie collecteur ouvert

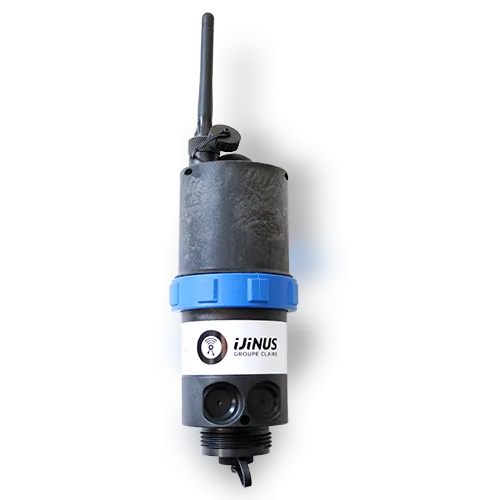

Enregistreur autonome multi applications communicant HF/4G Ijinus LOG9V4

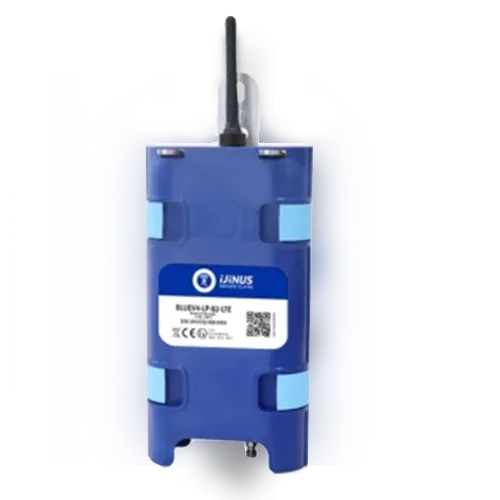

Enregistreur BLUE-LP, autonome, pression intégré 0-25 bars Radio, 2G, 4G Ijinus

Configuration sans fil

Le paramétrage des capteurs et l’analyse des données se fait localement en toute sécurité par radio. La reconfiguration peut se faire à distance.

Logger avec ou sans modem

Communication radio pour vos campagnes de mesure en local, et carte de communication interchangeable 2G/4G pour une gestion à distance sur ijitrack.com ou sur votre serveur

Ultra low power: autonomie de 5 ans

L’énergie est intégrée au capteur : les piles lithium sont remplaçables et dure généralement 5 ans pour 1 mesure/15min et 1 envoi/jour

Analysez et exportez vos données

Comparez facilement différentes données, appliquez des conversions et formules puis exportez les résultats





Sondes et capteurs à connecter aux enregistreurs :

Détecteur de surverse filaire CSC Sonde de niveau par ultrason Sonde Vitesse Sonde Hauteur/Vitesse Pluviomètres Préleveur eau Sondes pression relative Sondes pression absolue Compteur eau PLC Afficheur Débitmètre Pinces ampéremétriques Inclinomètre 2 axes Sonde Conductivité/Salinité/T° Sonde pH/Rédox/T° Sonde Oxygène dissous/T° Sonde Turbidité/T° Sonde 4-20mA Sonde Modbus …



Types d’applications des enregistreurs LOG V4

SUIVI DES CRUES | PLUVIOMÉTRIE | COMPTAGE | PRESSION AEP | SECTORISATION | PIÉZOMÉTRIE
DÉBITMÉTRIE | PHYSICOCHIMIE | MESURE H2S | AUTOSURVEILLANCE | DIAGNOSTIC PERMANENT



Gamme d’enregistreurs LOG V4



Caractéristiques gamme LOG V4
Enregistreur 500 000 mesures
Concentrateur Oui
Communication radio 100M en champs libre (protocole Wiji)
Antenne radio / cellulaire Interne ou externe radio –Cellulaire externe. Voir configurateur pour les options sur fiche technique
Plage de températures
-40 …85°C
Boîtier PA12
Étanchéité IP68 : 1 mois à 10m de colonne d’eau (si utilisation d’un kit de fixation Ijinus; réf : H0T00053 ou H0T00060)
Energie
 Bat : 3,6V 34Ah
Configuration
 Kit de programmation sans fils PN : MOC00001(868 MHz) ou MOC00002(915 MHz) intégrant le logiciel AVELOUR

Enregistreur LOG03V4
Entrées : 1x Entrée alim. 5V…30V, 2x Entrées courant 4-20 mA, 2x Entrées comptage ou TOR
Sorties : Radio HF (868 ou 915 MHz) : protocole Wiji
2G / LTE-M / NB-IoT1 Sortie alimentation 5V-18V (2W max avec réhausseur pile int.)ou Switch Vin
1 Sortie Collecteur Ouvert

Enregistreur LOG04V4
Entrées : 1 Entrée alimentation (5V…30V), 1 Entrée Modbus (si non utilisée comme sortie), 2 Entrées TOR ou comptage 100 Hz max.
Sorties : Radio HF (868 ou 915 MHz) : protocole Wiji
2G / LTE-M / NB-IoT
1 Sortie alimentation (5V-18V sur pile int.) ou switch Vin
1 Sortie Collecteur Ouvert
1 Sortie Modbus (si non utilisée comme entrée)

Enregistreur LOG09V4
Entrées : 1 Entrée alimentation (5V…30V), 1 Entrée Modbus (si non utilisée comme sortie), 2 Entrées courant (4-20 mA)
Sorties : Radio HF (868 ou 915 MHz)
2G / LTE-M / NB-IoT
Sortie alimentation (5V-18V sur pile int. ou switch Vin)
1 Sortie Collecteur Ouvert, 1 Sortie Modbus (si non utilisée comme entrée)

Dimensions :
dimensions Ø 74 x 160mm (sans antenne)
Poids 579g incluant pile





LOG03V4
LOG04V4

Plan LOGV4





LOG09V4

Plan LOG09V4
