Solution autonome capteurs radar niveau / débit et afficheur
CONTEXTE :
Dans le cadre d’un appel d’offre, des équipements de mesure de débit en entrée et sortie sur des lagunes sans énergie sont demandés.
- Une demande spécifique d’affichage sur site est également requise.
- 12 unités de traitement à équiper.
- La solution d’instrumentation doit être autonome en énergie.
- Les capteurs doivent envoyer leurs données automatiquement à la supervision.
- La facilité et rapidité d’installation demandée.
LA SOLUTION :
L’exemple d’une installation simple et autonome d’instrumentation innovante.
Solutions basées sur un capteur radar (LNR06V4-82-LTE) + afficheur filaire (F0D00020):
- Capteurs autonomes, batterie interne avec indicateur de batterie intégré dans le capteur. Changement de la batterie sans retour usine.
- Enregistreur intégré d’une capacité de 500 000 mesures. Paramétrage sans fils en radio à l’aide d’un kit de connexion « Wiji »).
- Capteur équipé d’un modem 2G/4G LTE. Carte de communication intégré et interchangeable par l’utilisateur, sans retour usine.
- L’afficheur est directement alimenté par la sonde radar, et affiche les valeurs à la demande via un bouton poussoir situé en dessous du boitier.
- Mesure de niveau d’eau par radar sur un canal, convertie en débit.
- Possibilité d’asservissement d’un préleveur d’eau via un raccordement depuis le connecteur du capteur de niveau d’eau, ou à l’aide connecteur en Y.
- Une alimentation par panneau solaire est également possible.
Le matériel installé :
Ci-dessous les présentations des équipements installés sur les différents sites :
Capteur de niveau d’eau radar LNR06V4
Les capteurs de niveau radar intégrés sont autonomes et communiquant localement par radio et à distance en 2G/4G. De nature électromagnétique, l’onde radar n’est pas impactée par des expositions particulières (vent, variations de température).

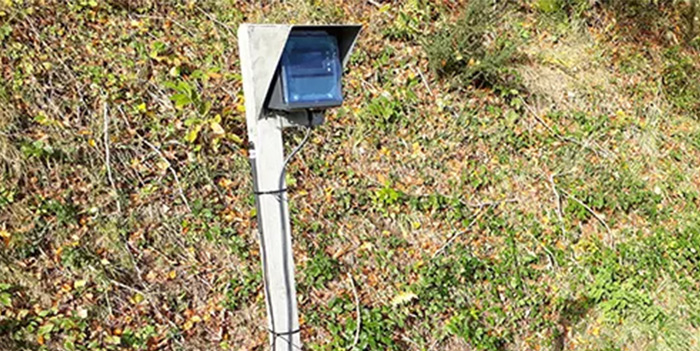

Afficheur filaire F0D00020
Les afficheurs filaires se connectent à :
– Un capteur radar de niveau d’eau LNR06V4
– Un capteur ultrason de niveau d’eau LNU06V4
– Ce capteur de niveau lui même relié à un pluviomètre connecté transmet les données sur l’afficheur.
