Débitmètre Signature version compacte
Débitmètre Teledyne Isco SignatureDébitmètre Signature hauteur vitesse

Débitmètre ISCO Signature

Débitmètre bulle à bulle, ultrasons, Doppler …

  • Enregistrement des données de paramètres multiples
  • 2x Rapports sur le programme et résumé des données
  • Vérification de l’intégrité des données
  • Afficheur grand écran
  • Compatibilité avec le logiciel Flowlink 5
  • 9x capteurs Tienet® disponibles
  • 2x entrées SDI-12
  • RS-485 Modbus ASCII-RTU
  • Sorties analogiques 4-20mA (option)
  • Asservissement/Activation échantillonneur (option)

Le débitmètre Signature est conçu pour les applications de contrôle de débit pour canaux ouverts.Il supporte différentes technologies de mesure du débit, bulle à bulle, ultrasons, Doppler. L’unité peut calculer le débit en utilisant des conversions standard hauteur-débit pour canaux ouverts, ainsi que les équations définies par l’utilisateur ou un tableau points de données hauteur débit.
Le débitmètre Signature existe en version poste fixe, portable et compact, et est disponible également à la location.



Débitmètre ISCO Signature poste fixe & Signature portable

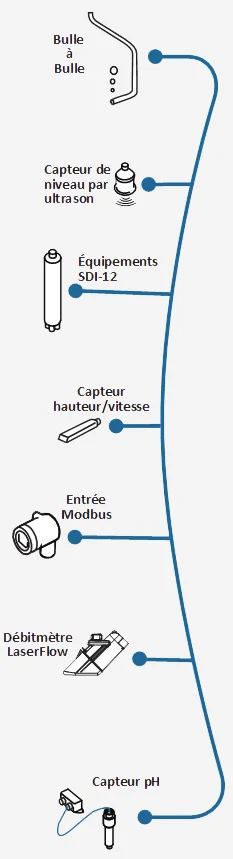

Capteurs bulle a bulle, Ultrason, Doppler, et laser



Entrée

La surveillance du débit peut se faire avec une variété de capteurs pour produire une représentation en profondeur des mesures. Toutes les données d’entrée peuvent être enregistrées et utilisées pour les rapports, les sorties ou un contrôle visuel.

Technologies de débit

  • Ultrason
  • Bulle à bulle
  • Doppler
  • Laser

pH

Le TIENet 301 de pH / température fournit des mesures d’acidité / alcalinité au Signature

SDI-12

Les deux entrées SDI-12 acceptent des données de capteurs mono ou multiparamètres, et autres dispositifs de sortie SDI-12

Entrées Modbus

Le signature accepte jusqu’à deux registres Modbus inscriptibles pour demander des lectures mises à jour à partir d’autres appareils de mesure, totalisant jusqu’à 40 paramètres

TIEnet

  • Les périphériques d’entrées et de sorties TIENet utilise un protocole d’interface propriétaire commun.
  • Faible coût d’intégration du système avec plusieurs technologies de mesure, entrées / sorties, protocoles et options de communication.
  • Configurable et évolutif sans modifications matérielles ou micrologicielles dans le débitmètre Signature.
  • Configuration rapide avec une adresse unique identifiable pour chaque appareil.
  • Dépannage facile avec diagnostics intégrés de l’appareil.





Sorties et options de communication



Sorties Modbus

Intégration en usine simplifiée. Le Signature communique avec les systèmes SCADA à l’aide d’une sortie RS-485 Modbus ASCII / RTU

Sorties 4-20mA

Les deux cartes de sortie analogique en option prennent en charge jusqu’à six boucles de courant 4-20 mA indépendantes pour un contrôle externe. Des sorties supplémentaires sont possibles avec un boîtier d’extension

Interface préleveur d’eau

Le relai TIENet 304 permet un asservissement des échantillonneurs automatiques d’eaux usées. Le signature peut ensuite activer l’échantillonneur en fonction des conditions spécifiées par l’utilisateur (seuil, logique et équation), suivre la routine d’échantillonnage en fonction du débit et recevoir des informations sur les échantillons et les bouteilles de l’échantillonneur Teledyne Isco

USB

La connectivité USB permet de récupérer facilement les fichiers de rapport via le port USB du panneau avant avec un lecteur flash ou une connexion PC Windows® directe. Les fichiers de rapport peuvent être affichés sous forme de fichier texte ou importés dans le logiciel Flowlink® de Teledyne Isco. La connectivité USB peut également être utilisée pour enregistrer ou charger les paramètres du programme et mettre à jour le micrologiciel

Ethernet

Une carte Ethernet permet la récupération à distance des données et des rapports de synthèse, la programmation à distance et l’alarme via SMS ou e-mail.

GSM

Un modem GSM interne permet la programmation à distance, à distance,la récupération de données et les alarmes. Les données peuvent être envoyées automatiquement au serveur à des intervalles de temps définis

Supervision

Le signature fournit une sortie Modbus pour exporter les données du site vers un système de contrôle externe

Les applications

Contrôle industriel et urbain, autorisation de rejet, autocontrôle en station d’épuration, …

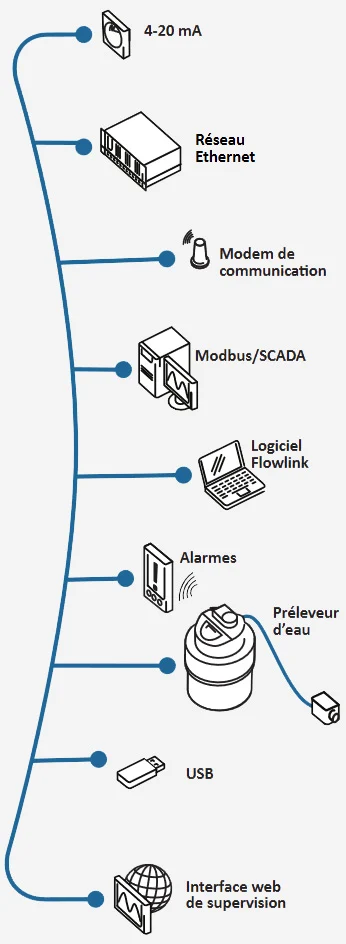

Capteurs bulle a bulle, Ultrason, Doppler, laser compatibles avec le débitmètre ISCO Signature







Caractéristiques du débitmètre Signature



Caractéristiques débitmètre
Dimensions 22.55 x 31.04 x 20.88 cm. (avec support de montage)
Poid 6 Kg
Matériaux de construction PPO polyphénylène oxyde
Boîtier IP66
Puissance requise 100 à 240 VAC 50/60 Hz12V DC, Batterie au plomb
Entrée de câble Standard: ¾ « NPT
Technologies de mesure du débit Ultrasons (TIENet 310)
Bulle à bulle (TIENet 330)
Entrées 2x SDI-12
2x MODBUS ASCII/RTU
Mesure de pH (TIENet 301)
installation Clavier de commande
Logiciel Flowlink – avec USB,
GSM/GPRS ou Ethernet
Conversions de débit Déversoirs, seuils, canaux venturi, manchon déversoirs, formule Manning, équation, courbe points par points
Récupération des données USB
Logiciel Flowlink – avec USB,
GSM/GPRS ou Ethernet

TIENet 301 pH / température
Poids avec câble de 10m: 1.6 kg
avec câble de 23m : 3.4 kg
Température ambiante de fonctionnement -20 à 50°C
Plage de mesure pH 0 – 14 unités de pH
Compensation de la température par le dispositif 301
Précision pH ±0.1 Unités pH (nouvelle sonde, fraîchement étalonnée)
Dimensions de la sonde 2.8 cm X 15.24 cm de long, 3/4 NPT, câble 7m
Matériau du corps de la sonde en acier inoxydable 316

TIENet modèle 304 Asservissement relais
Fonction Prélèvement débit, déclenchement sur base d’événement
Alimenté par Débitmètre Signature
Température de fonctionnement -20 à 50°C
Connexion aux préleveurs Standard: connecteur 6 broches pour échantillonneurs Isco 6712, Avalanche, Glacier, GLS et 3700
Pour d’autres options, contacter l’usine

TIENet modèle 308 Sortie analogique 4-20mA
Sortie 4-20mA
Isolement monolithique
Charge maximale 500 ohm
Sorties par carte 2

TIENet modèle 310 Capteur à ultrasons
Plage de mesure de niveau 0.3 à 3.30 m
Angle de faisceau 10°
Taille Ø 9.1 cm X 10.2 cm
Poids 1.8 kg
Matériau du corps PVDF

TIENet modèle 330 bulle à bulle
Plage de mesure de niveau: 0.003 to 3.05 m
Précision de la mesure de niveau ± 0.002m @ 22°C
Température de fonctionnement -18 à 60°C
Température plage de compensation 0° à 60°C

TIENet modèle 350 Hauteur / Vitesse / température
Gamme de mesure Vitesse : -1,5 à 6,1 m/s
bidirectionnelle
Hauteur : 0,001 à 3,05 m
Précision sur la vitesse ± 0,03 m/s de -1,5 m/s à 1,5 m/s +/- 2% au delà
Technologie Vitesse : Doppler immergé continu 500KHz
Hauteur : Capteur numérique de pression différentielle
Hauteur Minimum pour mesure de Vitesse 25 mm

TIENet 360 Capteur Vitesse laser / Hauteur US / Mesure secondaire optionnelle Capteur TIENet™ 350 AV
Vitesse : Technologie laser doppler, sans contact
Gamme de mesure Vitesse de -4.6m/s à 4.6 m/s
Direction Bidirectionnelle, sélectionnable
Niveau : Technologie ultrason, sans contact
Gamme de mesure 0 à 3 m du point de mesure
Précision @ 22 °C ± 0.006 m ≤ 30 cm de changement de niveau
± 0.012 m > 30 cm de changement de niveau
